Le câblage 10BaseT / 100BaseT utilisant du câble catégorie 5


Spécifitée

vitesse de transmission 10/100 Mb Z= 100 W OU 120 W
Câble à paires torsadées, de catégorie 5.
Les stations sont raccordées à un concentrateur (HUB)
Distance maximale entre un hub et une station ou entre deux hubs cascadés ou deux
éléments actif: 100 m.
La topologie du réseau : étoile ou cascade d'étoiles reliées entre elles.

Avantage

Fiablilité dans le temps
Intervention sur un poste sans gêner les autres
Une détérioration locale au niveau d'une station ne provoque pas une perturbation
générale du réseau.
Possibilitée d’évolution
Technologie Actuelle

Inconvénients


Coût à l’installation avec la multiplication des câbles 1/ poste

Normalité de
câblage entre 2
points


Il est important de choisir une impédance de câble définitive pour le réseau. C’est à dire
qu’il faut que toute l’installation ait la même impédance , faire particulièrement attention aux
cordons de distribution.
Connectique : Rj45. Les paires 1-2 et 3-6 sont utilisées pour l'émission et la réception.

Le standard Catégorie 5.

La norme Catégorie 5 spécifie des exigences minimales pour le câblage des liaisons de télécommunication à l'intérieur d'un bâtiment, y compris les prises, connecteurs et le câblage inter-bâtiments.
 Elle couvre les environnements multi-produits et multimarques.
Elle est actuellement l'application connaissant la plus forte croissance pour le câblage de réseaux.
La Catégorie 5 se réfère à des niveaux de performances et à des caractéristiques de câbles destinés à transmettre voix et données jusqu'à 100 Mbits/s et davantage.
A 100Mhz, le câble catégorie 5 doit présenter une paradiaphonie de 11dB/100 m et une atténuation de 22 Db/100m
Pratiquement toutes les applications peuvent être câblées en Catégorie 5, y compris les liaisons vocales, modems,
RS-232,RNIS, T1/El, Token Ring 4 et 16 Mbits/s, et Ethernet lOBase T, et 1OOBase T.

Fig 1 Préconisation de câblage des couleurs de câble.

Fig 2   Repaire des broches d'une prise Rj-45 Femelle vue de face:

Cordons croisés.


Les cordons croisés s'utilisent généralement pour l'interconnexion de HUBS. Les paires d'émission et de réception sont
croisées entre le Connecteur A et le Connecteur B de part et d'autre du cordon.

Cordons UTP monobrins :

Pour relier deux centres de câblage entre eux ou un centre de câblage à une prise murale, choisissez des cordons UTP classiques. Les cordons monobrins, conçus pour des chemins horizontaux et des dorsales, ne doivent pas subir de courbures, de pliures ni de torsions répétées.

Cordons souples UTP multibrins

Utilisez les cordons souples multibrins pour connecter les adaptateurs réseau de votre station de travail sur la prise murale ou comme cordons de brassage sur des répartiteurs ou d'autres équipements tels que des hubs. Fabriqués avec des conducteurs multibrins, les cordons surmoulés sont excellents car ils sont protégés contre les pliures répétées qui les
endommagent habituellement.
Puisque l'atténuation est plus élevée dans les cordons multibrins que dans les cordons monobrins, vous devrez garder les chemins de câbles courts pour minimiser les risques d'introduire davantage d'atténuation dans votre système.
 Il est recommandé de ne pas dépasser des longueurs de 6 mètres avec les cordons multibrins.

Les câbles de Catégorie 5 UTP sont des câbles non blindés contenant 4 paires torsadées .
Les câbles de Catégorie 5 FTP sont des câbles écrantés soit entourés d'un blindage et contenant 4 paires torsadées.

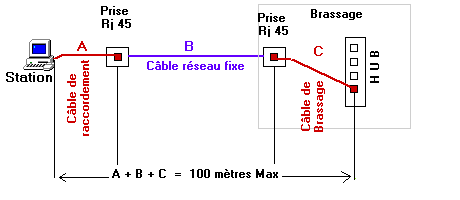

La liaison entre deux éléments actifs ne doivent pas dépasser 100 mètres et se mesurent comme suit :
