Algorithmes A* et IDA*

Table of Contents

1 Tous les noeuds atteignables à partir d'un noeud source

1.1 Dérivation du programme à partir de sa spécification

1.1.1 Première esquisse

Étant donné un graphe orienté G et un nœud \(v\) de ce graphe, nous cherchons à calculer l'ensemble des nœuds atteignables à partir de \(v\).

Nous notons \(s\) la fonction "successeur" qui retourne les voisins directs d'un ensemble de nœuds.

Nous définissons la fonction \(r\) ("reachable", "atteignable") :

\begin{equation*} r(x) = x \cup r(s(x)) \end{equation*}

Il s'agit de calculer un programme dont la post-condition est :

\begin{equation*} R: \;\; r(\{v\}) = x \end{equation*}

Pour fixer les idées, nous pouvons avoir à l'esprit un exemple de graphe orienté (mais attention à ne pas être trop influencé par une configuration particulière…).


Nous avons par exemple :

\begin{equation*} r(\{4\}) = \{2,3,4,5,6\} \end{equation*}

Nous cherchons une manière d'affaiblir la postcondition dans l'idée de découvrir un invariant. Nous remarquons :

\begin{equation*} r(x) = r(x \cup s(x)) \end{equation*}

Pour le prouver, nous commençons par montrer :

\begin{equation*} \begin{aligned} & r(x \cup y) = r(x) \cup r(y) \\ \equiv \quad &\{\text{déf. de } r\} \\ & x \cup y \cup r(s(x \cup y)) = x \cup r(s(x)) \cup y \cup r(s(y)) \\ \equiv \quad &\{\text{algèbre}\} \\ & r(s(x \cup y)) = r(s(x)) \cup r(s(y)) \\ \equiv \quad &\{s(x \cup y) = s(x) \cup s(y)\} \\ & r(s(x) \cup s(y)) = r(s(x)) \cup r(s(y)) \\ \equiv \quad &\{\text{réc. avec base : } r(x \cup \emptyset) = r(x) \cup r(\emptyset)\} \\ & true \end{aligned} \end{equation*}

Puis :

\begin{equation*} \begin{aligned} & r(s(x)) \subseteq r(x) \\ \Leftarrow \quad &\{\text{algèbre}\} \\ & r(x) = x \cup r(s(x)) \\ \equiv \quad &\{\text{déf. de } r\} \\ & true \end{aligned} \end{equation*}

D'où :

\begin{equation*} \begin{aligned} & r(x \cup s(x)) \\ \equiv \quad &\{r(x \cup y) = r(x) \cup r(y)\} \\ & r(x) \cup r(s(x)) \\ \equiv \quad &\{r(s(x)) \subseteq r(x)\} \\ & r(x) \end{aligned} \end{equation*}

Nous avons donc l'idée d'invariant :

\begin{equation*} P0 : \quad r(\{v\}) = r(x) \end{equation*}

Et nous pouvons progresser vers la solution grâce à l'affectation :

\begin{equation*} x \gets x \cup s(x) \end{equation*}

Mais, sous quelle condition devons-nous sortir de la boucle ? Nous remarquons :

\begin{equation*} s(x) \subseteq x \quad \Rightarrow \quad r(x) = x \end{equation*}

En effet :

\begin{equation*} \begin{aligned} & r(x) = x \\ \equiv \quad &\{\text{déf. de } r : r(x) = x \cup r(s(x))\} \\ & r(x) = r(x) \cap r(s(x)) \\ \equiv \quad &\{\text{algèbre}\} \\ & r(s(x)) \subseteq r(x) \\ \equiv \quad &\{\text{hyp. } s(x) \subseteq x \text{ et } a \subseteq b \Rightarrow r(a) \subseteq r(b)\} \\ & true \end{aligned} \end{equation*}

En effet :

\begin{equation*} \begin{aligned} & r(a) \subseteq r(b) \\ \equiv \quad &\{\text{déf. de } r\} \\ & a \cup r(s(a)) \subseteq b \cup r(s(b)) \\ \Leftarrow \quad &\{\text{hyp. } a \subseteq b\} \\ & r(s(a)) \subseteq r(s(b)) \\ \equiv \quad &\{\text{réc. avec base : } r(\emptyset) \subseteq r(\emptyset)\} \\ & true \end{aligned} \end{equation*}

Nous avons donc montré que :

\begin{equation*} P0 \; \wedge \; (s(x) \subseteq x) \; \Rightarrow \; R \end{equation*}

D'où une première version du programme :


1.1.2 Optimisation

Le programme que nous avons dérivé peut calculer plusieurs fois les successeurs d'un même nœud. Nous modifions l'invariant pour distinguer les nœuds dont les successeurs nous sont déjà connus (notés \(x\) et que nous appellerons aussi les nœuds noirs) de ceux déjà rencontrés mais dont les successeurs nous sont encore inconnus (notés \(y\) et que nous appellerons aussi les nœuds gris). Nous appellerons les nœuds encore non considérés : les nœuds blancs.

\begin{equation*} P1 : \quad r(\{v\}) \;\; = \;\; r(x \cup y) \;\; \cap \;\; x \cap y = \emptyset \;\; \cap \;\; s(x) \subseteq (x \cup y) \end{equation*}

Ce qui nous dirige vers le nouveau programme optimisé :


Le programme termine-t-il ? Le nombre de nœuds qui ne sont pas dans \(x\) est au moins \(0\). A chaque itération, ce nombre décroît du nombre de nœuds de \(y\) ( car \(x \cap y = \emptyset\) ). Or le nombre de nœuds de \(y\) est strictement positif à cause de la clause garde de la boucle ( \(y \neq \emptyset\) ). Ainsi, nous avons isolé une fonction monotone stricte et bornée ("bound function") qui prouve la terminaison du programme.

Nous savons que ce programme est correct car nous l'avons dérivé à partir de sa spécification.

1.2 Implémentation C++

Nous proposons maintenant une implémentation du programme qui, étant donné un graphe orienté G et un nœud v de ce graphe, calcule l'ensemble des nœuds atteignables à partir de v.

Chaque nœud porte une valeur entière et une liste de voisins directs.

struct
node
{
  int val;
  vector<node*> nei;
};

Nous calculons la fermeture de la relation de voisinage.

set<node*>
r( node* src )
{
  set<node*> x;
  set<node*> y;
  y.insert(src);
  while( !y.empty() )
  {
    set<node*>::iterator u = y.begin();
    for( node* n : (*u)->nei )
    {
      if( (x.end() == x.find(n)) &&
          (y.end() == y.find(n)) )
      {
        y.insert(n);
      }
    }
    x.insert(*u);
    y.erase(u);
  }
  return x;
}

Nous avons par exemple :

\begin{equation*} r(\&n4) = 6 ; 5 ; 4 ; 4 ; 3 ; 2 ; \end{equation*}

2 Recherche en largeur (breadth-first search)

2.1 Structure FIFO

En utilisant pour \(y\) (la structure qui contient les nœuds rencontrés mais dont les successeurs n'ont pas encore été calculés) une structure de file FIFO (First In First Out) au lieu d'un ensemble, nous obtenons le programme de recherche en largeur dans un graphe.

typedef function<void(node*)> Visitor;

void
breadth( node* src, Visitor f )
{
  set<node*> x;
  queue<node*> y;
  y.push(src);
  x.insert(src);
  while( !y.empty() )
  {
    node* u = y.front();
    y.pop();
    f(u);
    for( node* n : u->nei )
    {
      if( x.end() == x.find(n)){
        y.push(n);
        x.insert(n);
      }
    }
  }
}

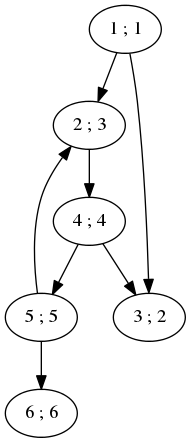

Ci-dessous un résultat possible pour un parcours en largeur sur l'exemple précédent en partant du nœud 1 comme source. Nous utilisons un visiteur trivial :

Visitor visit = [](node* v){
  cout << v->val << " ; ";
};


2.2 Calcul des plus courts chemins

L'algorithme de recherche en largeur permet de trouver les plus courts chemins d'un nœud source aux autres nœuds du graphe dans le cas d'un graphe orienté pour lequel les arêtes ont toutes le même coût (ou poids) :

void
findDistances( node* src, map<node*,size_t>* distances )
{
  function<size_t(node*)>
  distance = [distances]( node* v )
  {
    map<node*,size_t>::iterator distIt = distances->find(v);
    if( distances->end() == distIt )
    {
      return numeric_limits<size_t>::max();
    }
    return distIt->second;
  };

  Visitor
  visit = [distances, distance]( node* v )
  {
    if( distances->empty() ) (*distances)[v] = 0;
    for (node* n : v->nei)
    {
      size_t vDist = distance(v);
      size_t nDist = distance(n);
      (*distances)[n] = min( nDist, 1 + vDist );
    }
  };

  breadth(src, visit);
}

Sur l'exemple, en prenant pour source le nœud 1, nous trouvons :


3 Recherche en profondeur (depth-first search)

3.1 Structure LIFO (Last In First Out)

En utilisant pour \(y\) (la structure qui contient les nœuds rencontrés mais dont les successeurs ne sont pas encore calculés, les nœuds gris) une structure de pile LIFO (Last In First Out) au lieu d'un ensemble, nous obtenons le programme de recherche en profondeur dans un graphe.

typedef function<void(node*)> Visitor;

void
depth( node* src, Visitor f )
{
  set<node*> x;
  stack< pair< node* , vector<node*>::iterator > > y;
  y.push( { src, src->nei.begin() } );
  x.insert(src);
  while( !y.empty() )
  {
    node* u = y.top().first;
    vector<node*>::iterator n = y.top().second;
    if( n != u->nei.end() )
    {
      node* next = *n;
      ++n;
      if( x.end() == x.find(next) )
      {
        y.push( { next, next->nei.begin() } );
        x.insert(next);
      }
      continue;
    }
    f(u);
    y.pop();
  }
}

Ci-dessous un résultat possible d'un parcours en profondeur sur l'exemple précédent en partant du nœud 1 comme source.


3.2 Version récursive

La recherche en profondeur s'écrit plus naturellement sous une forme récursive :

typedef function<void(node*)> Visitor;

void
depthrec( node* src, Visitor f, set<node*>* x )
{
  (*x).insert(src);
  for( node* n : src->nei )
  {
    if( (*x).end() == (*x).find(n) )
    {
      depthrec( n, f, x );
    }
  }
  f(src);
}

void
depth( node* src, Visitor f )
{
  set<node*> x;
  depthrec(src, f, &x);
}

4 Plus court chemin sur un graphe aux arêtes étiquetées positivement (Dijkstra)

4.1 Principe de l'algorithme

Nous considérons un graphe dont chaque arête est étiquetée avec un nombre positif ou nul. Il s'agit de calculer pour chaque nœud du graphe sa plus courte distance à un nœud \(v\) fixé. La plus courte distance entre deux nœuds est la longueur du plus court chemin entre ces deux nœuds.

L'ensemble des nœuds noirs est l'ensemble des nœuds pour lesquels la plus courte distance à \(v\) a été établie. Un plus court chemin ne visite que des nœuds noirs.

L'ensemble des nœuds gris est l'ensemble des nœuds pour lesquels la longueur d'un chemin y menant depuis \(v\) a été établie, mais cette longueur n'est pas nécessairement minimale. Par contre, c'est la longueur minimale sur l'ensemble des chemins qui n'ont que des nœuds noirs entre \(v\) et ce nœud gris.

Au sujet des nœuds blancs, nous ne savons rien… sinon que tout chemin depuis \(v\) jusqu'à un nœud blanc doit d'abord passer par un nœud gris.

On note \(d[u]\) la distance associée à un nœud noir ou gris.

Comment choisir le prochain nœud gris que nous ferons passer à noir ?

Nous montrons que nous pouvons choisir un nœud gris \(u\) dont la distance depuis \(v\), notée \(d[u]\), (et qui est la longueur d'un chemin ne passant que par des nœuds noirs) est minimale parmi l'ensemble des nœuds gris.

Considérons un chemin quelconque de \(v\) à \(u\) et notons sa longueur \(l\). Ce chemin peut contenir d'autres nœuds gris et même des nœuds blancs.

Puisque \(v\) est noir et \(u\) est gris, à un moment donné ce chemin quitte la région noire.

Soit \(g\) le premier nœud non-noir (c-à-d gris) de ce chemin.

\(g\) peut être égal à \(u\) ou ne pas être égal à \(u\).

Puisque \(u\) a été choisi pour minimiser \(d[u]\), nous avons : \(d[u] \leq d[g]\).

Puisque la distance de \(g\) à \(u\) est positive ou nulle, nous avons : \(d[g] \leq l\).

D'où : \(d[u] \leq l\). Donc ce chemin est au moins aussi long que celui dont la découverte avait mené à la mémorisation de la valeur actuelle \(d[u]\).

Donc la longueur du plus court chemin de \(v\) à \(u\) est \(d[u]\), et le nœud \(u\) peut être coloré en noir.

Tous les successeurs blancs de \(u\) sont colorés en gris, et une distance est mémorisée pour chacun d'entre eux, faite de la plus courte distance de \(v\) à \(u\) ($d[u]$) plus la distance de \(u\) à son successeur.

Tous les successeurs gris de \(u\) restent gris, mais la distance qui leur est associée peut être réduite (si le chemin qui passe par u est plus court).

Pour les successeurs noirs de \(u\), il n'y a rien à faire.

D'où l'algorithme suivant :


4.2 Implémentation

La liste d'adjacence d'un noeud contient maintenant les poids des arêtes qui permettent de rejoindre les voisins de ce noeud :

struct
node
{
  int val;
  vector< pair< int, node* > > nei;
};

L'implémentation de l'algorithme suit d'assez près le pseudo-code de notre dérivation. La différence principale réside dans l'utilisation d'une file de priorité, et dans le maintient d'une structure map< node*, node* > parent qui permet de reconstruire le chemin une fois la destination atteinte.

void
dijkstra( node* src, node* target, list<node*>* r )
{
  map< node*, node* > parent;
  parent[src] = src;
  map< node*, int> d;
  d[src] = 0;
  set<node*> x;
  priority_queue< pair< int, node* > ,
                  vector< pair< int, node* > >,
                  greater< pair< int, node* > > > y;
  y.push({0, src});
  x.insert(src);

  function<int(node*)>
  dist = [d]( node* v )
  {
    map< node*, int >::const_iterator it = d.find(v);
    if( d.end() == it )
    {
      return numeric_limits<int>::max();
    }
    return it->second;
  };

  while( !y.empty() )
  {
    node* u = y.top().second;

    if( target == u )
    {
      r->clear();
      while( u != src )
      {
        r->push_front(u);
        u = parent[u];
      }
      r->push_front(src);
      return;
    }

    x.insert(u);
    y.pop();

    for( pair< int, node* > n : u->nei )
    {
      if( x.end() != x.find(n.second) )
      {
        continue;
      }
      // We don't take into account as a special case the situation of
      // n already an element of y.
      // Indeed, the basic STL priority queue doesn't have
      // an increaseKey operation.
      // Therefore, we tolerate duplicates...
      // But really, we may prefer using a "better" structure...
      if( dist(n.second) > d[u] + n.first )
      {
        d[n.second] = d[u] + n.first;
        parent[n.second] = u;
        y.push( { d[n.second], n.second } );
      }
    }
  }
}

4.3 Exemple

Nous mettons à jour notre petit exemple de graphe en ajoutant des poids aux arêtes :

struct node n1; n1.val = 1;
struct node n2; n2.val = 2;
struct node n3; n3.val = 3;
struct node n4; n4.val = 4;
struct node n5; n5.val = 5;
struct node n6; n6.val = 6;
n1.nei.insert(n1.nei.begin(), { 1, &n2 });
n1.nei.insert(n1.nei.begin(), { 4, &n3 });
n2.nei.insert(n2.nei.begin(), { 1, &n4 });
n2.nei.insert(n2.nei.begin(), { 2, &n5 });
n4.nei.insert(n4.nei.begin(), { 1, &n3 });
n4.nei.insert(n4.nei.begin(), { 2, &n5 });
n5.nei.insert(n5.nei.begin(), { 1, &n6 });
n6.nei.insert(n6.nei.begin(), { 1, &n2 });

Nous testons, sur cet exemple, l'algorithme de Dijkstra pour la recherche d'un plus court chemin.

<<dijkstra-include>>
<<dijkstra-struct-node>>
<<dijkstra-algo>>
int
main()
{
  <<dijkstra-example>>
  list<node*> r;
  dijkstra(&n1, &n3, &r);
  for( list<node*>::iterator it = r.begin() ;
       it != r.end() ; it++ )
  {
    cout << (*it)->val << " ; ";
  }
  cout << endl;
  return 0;
}

Le résultat de la recherche du plus court chemin de 1 vers 3 donne bien :


5 Plus court chemin en présence d'information contextuelle

Comment améliorer la recherche d'un plus court chemin entre un nœud source \(s\) et un nœud cible \(t\) quand nous possédons pour tout nœud \(u\) du graphe une estimation \(h(u)\) de la distance séparant \(u\) de la cible ?

5.1 La notion de fonction heuristique

La fonction \(h\) est appelée fonction heuristique.

Déf. Une heuristique \(h\) est admissible si pour tout nœud \(u\), \(h(u)\) est une borne inférieure de la plus courte distance séparant \(u\) de la cible \(t\), i.e. \(h(u) \leq \delta(u,t)\) (avec \(\delta(u,t)\) désignant la longueur d'un chemin optimal entre \(u\) et \(t\) ).

Déf. Une heuristique \(h\) est consistante si pour toute arête \(e = (u,v)\) nous avons \(h(u) \leq h(v) + w(u,v)\) (avec \(w(u,v)\) le poids de l'arête \((u,v)\) ).

Déf. Soient \((u_0,\dots,u_k)\) un chemin et \(g(u_i)\) le coût du chemin \((u_0,\dots,u_i)\). Nous posons \(f(u_i) = g(u_i) + h(u_i)\). Une heuristique \(h\) est monotone si pour tout \(j>i, \; 0 \leq i, \; j \leq k\) nous avons \(f(u_j) \geq f(u_i)\). C'est-à-dire que l'estimation du poids total d'un chemin ne décroît pas lors du passage d'un nœud à ses successeurs.

Nous remarquons que consistance et monotonicité sont deux propriétés équivalentes. En effet, pour deux nœuds adjacents \(u_{i-1}\) et \(u_i\) sur un chemin \((u_0,\dots,u_k)\), nous avons :

\begin{equation*} \begin{aligned} & f(u_i) \\ = \quad &\{\text{Déf. de } f\} \\ & g(u_i) + h(u_i) \\ = \quad &\{\text{Déf. du coût d'un chemin}\} \\ & g(u_{i-1}) + w(u_{i-1}, u_i) + h(u_i) \\ \geq \quad &\{\text{Déf. de la consistance}\} \\ & g(u_{i-1}) + h(u_{i-1}) \\ = \quad &\{\text{Déf. de } f\} \\ & f(u_{i-1}) \end{aligned} \end{equation*}

Aussi, une heuristique consistante est admissible (la réciproque n'est pas vraie). En effet, si \(h\) est consistante, pour toute arête \((u,v)\) nous avons \(h(u) - h(v) \leq w(u,v)\). Soit un chemin quelconque \(p = (v_0 = u,\dots,v_k = t)\), nous avons :

\begin{equation*} \begin{aligned} & w(p) \\ = \quad &\{\text{Déf. du poids d'un chemin}\} \\ & \sum_{i=0}^{k-1} w(v_i, v_{i+1}) \\ \geq \quad &\{\text{Consistance de } h\} \\ & \sum_{i=0}^{k-1} h(v_i) - h(v_{i+1}) \\ = \quad &\{\text{Arithmétique}\} \\ & h(u) - h(t) \\ = \quad &\{t \text{ est la cible}\} \\ & h(u) \end{aligned} \end{equation*}

En particulier, dans le cas d'un plus court chemin : \(h(u) \leq \delta(u,t)\).

5.2 L'algorithme A*

L'algorithme A* est un exemple d'amélioration de l'algorithme de Dijkstra grâce à l'utilisation d'une fonction heuristique. A* associe à un nœud \(u\) du graphe la valeur :

\begin{equation*} f(u) = g(u) + h(u) \end{equation*}

où \(g(u)\) est le poids optimal actuellement connu pour un chemin menant de \(s\) à \(u\), et \(h(u)\) est une heuristique admissible (i.e., une borne inférieure de la distance séparant \(u\) de la cible \(t\) ).

Nous remarquons que pour un nœud \(u\) gris minimal (au sens de \(f(u)\) ), nous avons pour tout successeur \(v\) de \(u\) :

\begin{equation*} \begin{aligned} & f(v) \\ = \quad &\{\text{Déf. de } f\} \\ & g(v) + h(v) \\ = \quad &\{v \text{ est un nœud gris minimal}\} \\ & g(u) + w(u,v) + h(v) \\ = \quad &\{\text{Arithmétique (du vieux vin dans une nouvelle bouteille ?)}\} \\ & g(u) + h(u) + w(u,v) - h(u) + h(v) \\ = \quad &\{\text{Déf. de } f\} \\ & f(u) + w(u,v) - h(u) + h(v) \end{aligned} \end{equation*}

Ainsi, l'algorithme A* correspond exactement à l'algorithme de Dijkstra avec la repondération suivante :

\begin{equation*} \hat{w}(u,v) = w(u,v) - h(u) + h(v) \end{equation*}

Si l'heuristique \(h\) est monotone alors tous les poids restent positifs et la preuve de correction de Dijkstra s'applique !

De plus, nous allons montrer que, dans le cas d'une heuristique monotone, il n'existe pas d'algorithme \(A\) qui trouve la solution optimale en explorant moins de nœuds que \(A^*\). Soit \(f^* = \delta(s,t)\) le coût de la solution optimale. Nous montrons que tout algorithme optimal (i.e., qui trouvera toujours la solution optimale) doit visiter tous les nœuds \(u\) pour lesquels \(\delta(s,u) < f^*\).

Travaillons par l'absurde en supposant qu'il existe un algorithme \(A\) qui trouve une solution optimale \(p_t\) (i.e., avec \(w(p_t) = f^*\) ) en ne visitant pas un nœud \(u\) pour lequel \(\delta(s,u) < f^*\). Montrons qu'il peut alors exister un autre chemin \(q\) avec \(w(q) < f^*\) qui n'est pas trouvé par A. Soit \(q_u\) le chemin tel que \(w(q_u) = \delta(s,u)\). Mettons qu'il existe une arête \((u,t)\) de poids \(0\) (i.e., \(w(u,t) = 0\) ). Puisque le voisinage de \(u\) n'a pas été exploré par \(A\), ce dernier ne peut pas savoir que l'arête \((u,t)\) existe. Soit le chemin \(q = (q_u,t)\). Nous avons : \(w(q) = w(q_u) + w(u,t) = \delta(s,u) < f^*\).

5.3 Comparer des heuristiques

Plus une heuristique \(h(u)\) est proche de la valeur optimale \(\delta(u,t)\) plus elle est informée. Plus une heuristique est informée, mieux elle minimise la taille de l'espace exploré, mais en général elle est également plus coûteuse en temps de calcul qu'une heuristique moins informée.

6 Exemple sur le jeu de taquin de taille 8

6.1 Contexte

Prenons l'exemple simple du 8-puzzle dont on rappelle ci-dessous le voisinage :


6.2 Heuristiques

Voici quelques exemples d'heuristiques ordonnées par degré d'information :

  • nombre de chiffres mal placés
  • somme des distances (de manhattan) des chiffres à leurs positions d'origine
  • prise en compte des échanges entre cases voisines

6.3 Implémentation

Nous commençons par définir le type d'un nœud et d'une fonction heuristique :

typedef vector<int> Board;

typedef function<int( const Board& pos )> Heuristic;

Nous introduisons une fonction accessoire pour calculer la taille du côté d'une grille.

int
side( const Board& b )
{
  double y = sqrt( b.size() );
  int x = y;
  return x;
}

Puis nous définissons trois heuristiques :

int
breadth( const Board& b )
{
  return 0;
}

int
nbmis( const Board& b )
{
  int d = 0;
  for( int i = 0 ; i < b.size() ; i++ )
  {
    if( b[i] != i ) d++;
  }
  return d;
}

int
manh( const Board& b )
{
  int d = 0;
  int s = side(b);
  for( int i = 0 ; i < b.size() ; i++ )
  {
    d += abs( i / s - b[i] / s ) +
         abs( i % s - b[i] % s );
  }
  return d;
}

La fonction ok indique si la configuration finale est atteinte :

bool
ok( const Board& b )
{
  return (nbmis(b) == 0);
}

Nous adaptons l'algorithme \(A^*\) (i.e. Dijkstra…) à ce contexte :

void
astar( const Board& src,
       Heuristic    h,
       list<Board>  *r,
       int          *nbiter )
{
  <<taquin-astar-init>>

  <<taquin-astar-dist>>

  while( !y.empty() )
  {
    Board u = y.top().second;

    (*nbiter)++;

    if( ok(u) )
    {
      <<taquin-astar-stop>>
      return;
    }

    x.insert(u);
    y.pop();

    <<taquin-astar-neighbors>>

    for( Board n : neighbors )
    {
      <<taquin-astar-update>>
    }

  }
}

Nous utilisons une fonction locale pour retourner la plus petite distance actuellement connue pour rejoindre un nœud donné. Dans le cas d'un nœud pour lequel aucune estimation de distance n'a pour l'instant été proposée, cette fonction retourne l'infini :

function<int(const Board&)>
dist = [d]( const Board& b )
{
  map< Board , int >::const_iterator it = d.find(b);
  if( d.end() == it )
  {
    return numeric_limits<int>::max();
  }
  return it->second;
};

La mise à jour de la file de priorité ne pose pas de difficulté. Nous utilisons la repondération de l'algorithme \(A^*\) avec l'heuristique h et avec un coût de base de \(1\) entre deux configurations voisines :

if( x.end() != x.find(n) )
{
  continue;
}

int new_cost = d[u] + 1 - h(u) + h(n);
if( dist(n) > new_cost )
{
  d[n] = new_cost;
  parent[n] = u;
  y.push( { d[n] , n } );
}

Quand une solution optimale u est trouvée, nous reconstruisons dans la liste r le chemin y menant :

r->clear();
while( u != src )
{
  r->push_front(u);
  u = parent[u];
}
r->push_front(src);

Pour calculer les voisins neighbors de u, nous utilisons quelques petites astuces algébriques :

neighbors.clear();

int pos0 = find( u.begin(), u.end(), 0 ) - u.begin();

if( (pos0 + 1) < u.size() &&
    ((pos0 + 1) % s) != 0 )
{
  Board n = u;
  swap( n[pos0] , n[pos0 + 1] );
  neighbors.push_back(n);
}

if( (pos0 - 1) >= 0 &&
    ((pos0 - 1) % s) != (s-1) )
{
  Board n = u;
  swap( n[pos0] , n[pos0 - 1] );
  neighbors.push_back(n);
}

if( (pos0 + s) < u.size() )
{
  Board n = u;
  swap( n[pos0] , n[pos0 + s] );
  neighbors.push_back(n);
}

if( (pos0 - s) >= 0 )
{
  Board n = u;
  swap( n[pos0] , n[pos0 - s] );
  neighbors.push_back(n);
}

L'initialisation ne pose pas de difficulté, sinon qu'avec la nouvelle pondération de \(A^*\) il faut penser à initialiser le poids de la source avec la valeur de l'heuristique h(src) :

int s = side(src);

map< Board , Board > parent;
parent[src] = src;

map< Board , int > d;
d[src] = h(src);

set< Board > x;

priority_queue< pair< int , Board >,
                vector< pair< int, Board > >,
                greater< pair< int, Board > > > y;
y.push( { d[src], src } );
x.insert(src);

vector<Board> neighbors;

(*nbiter) = 0;

Nous introduisons une fonction accessoire pour afficher une grille :

void
print( const Board& b )
{
  int s = side(b);
  for( int i = 0 ; i < b.size() ; i++ )
  {
    if( i % s == 0 ) cout << endl;
    cout << setw(2) << setfill('0') << b[i] << " , ";
  }
  cout << endl;
}

Nous testons le programme sur une petite grille de côté \(8\) :

<<taquin-include>>
<<taquin-types>>
<<taquin-side>>
<<taquin-heuristics>>
<<taquin-ok>>
<<taquin-print>>
<<taquin-astar>>

int
main()
{
  Board b = {4,8,3,2,0,7,6,5,1};
  list<Board> r;
  int nbiter = 0;

  astar(b, breadth, &r, &nbiter);
  cout << "Heuristic breadth:" << endl;
  cout << "nb moves: " << r.size() << endl;
  cout << "nb nodes explored: " << nbiter << endl;
  for( list<Board>::iterator it = r.begin() ;
       it != r.end() ; it++ )
  {
    print( (*it) );
  }

  r.clear();
  astar(b, nbmis, &r, &nbiter);
  cout << "Heuristic nbmis:" << endl;
  cout << "nb moves: " << r.size() << endl;
  cout << "nb nodes explored: " << nbiter << endl;
  for( list<Board>::iterator it = r.begin() ;
       it != r.end() ; it++ )
  {
    print( (*it) );
  }

  r.clear();
  astar(b, manh, &r, &nbiter);
  cout << "Heuristic manh:" << endl;
  cout << "nb moves: " << r.size() << endl;
  cout << "nb nodes explored: " << nbiter << endl;
  for( list<Board>::iterator it = r.begin() ;
       it != r.end() ; it++ )
  {
    print( (*it) );
  }

  return 0;
}

6.4 Résultats

  • heuristique breadth
    • 21 coups
    • 65726 nœuds explorés
  • heuristique nbmis
    • 21 coups
    • 3045 nœuds explorés
  • heuristique manh
    • 21 coups
    • 386 nœuds explorés

7 Exemple sur le jeu de taquin de taille 15

<<taquin-include>>
<<taquin-types>>
<<taquin-side>>
<<taquin-heuristics>>
<<taquin-ok>>
<<taquin-print>>
<<taquin-astar>>

int
main()
{
  Board b = {11,5,12,14,15,2,0,9,13,7,6,1,3,10,4,8};
  list<Board> r;
  int nbiter = 0;

  astar(b, manh, &r, &nbiter);
  cout << "Heuristic manh:" << endl;
  cout << "nb moves: " << r.size() << endl;
  cout << "nb nodes explored: " << nbiter << endl;

  return 0;
}

Sur cette instance, nous n'arrivons pas à trouver une solution…

Author: Pierre-Edouard Portier

Created: 2015-03-27 ven. 05:26

Validate
